Modifica dei tubi di alimentazione per sistemi radianti

Da HelpSystem.
Prodotto InstalSystem 5
Tipo di articolo FUNZIONE E STRUMENTO
Contenuto attuale per la versione IS 5.0 Beta 25


Descrizione

La modifica dei tubi di alimentazione può essere altamente automatizzata. Percorso adduzioni è un elemento introdotto dall'utente al progetto che lega gli elementi di tipo Zone di riscaldamento/raffrescamento con l'elemento Collettore da appartamento doppio. In base al layout ed all'impostazione di Percorso adduzioni il programma genera, durante i calcoli, automaticamente un insieme degli elementi di tipo Adduzione, prendendo in considerazione la quantità degli elementi da collegare di tipo Superficie di riscaldamento/raffrescamento. La quantità dipende anche dalla divisione automatica o manuale dell'elemento Zone di riscaldamento/raffrescamento in serpentine separate. Esiste anche la possibilità di modificare in modo manuale gli elementiAdduzione.

Localizzazione nel programma

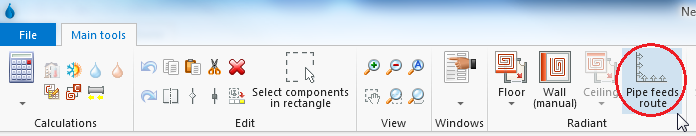

  • L'elemento Percorso adduzioni è accessibile nella sezione sulla barra Strumenti principali, per gli scopi attivi della modifica di pavimento / parete oppure di A soffitto.
1. Percorso adduzioni

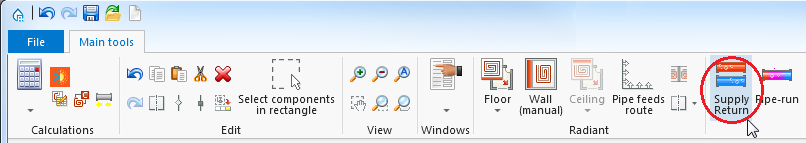

  • Mediante l'elemento Adduzione è possibile disegnarli in modo manuale. L'elemento Adduzione è accessibile nella sezione sulla barra Strumenti principali, per gli scopi attivi della modifica di pavimento / parete oppure di A soffitto.
2. Inserimento manuale dell'elemento Adduzione

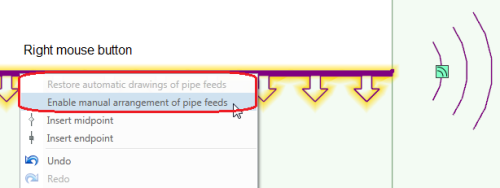

  • Nell'ambito dell'elemento Percorso adduzioni si può scegliere la modalità automatica o manuale della modifica cliccandolo con il tasto destro del mouse e selezionando la modalità richiesta.
3. Avviamento della modalità attiva/inattiva dell'elemento Percorso adduzioni

Esempio d'uso


Informazioni aggiuntive

Gli elementi essenziali dell'elemento Percorso adduzioni:

  • Direzione di posa degli elementi Adduzione rispetto all'elemento Percorso adduzioni può essere definita tramite la correzione della posizione delle frecce.
  • VA degli elementi Adduzione generati tramite l'elemento Percorso adduzioni può essere generato automaticamente dal programma oppure imposto dall'utente (campo specifico nella finestra Tabella dati).
  • Larghezza massima banda della posa dei tubi imposta in modo manuale causa il cambiamento del valore Passo di posa dopo i calcoli affinché tutti gli elementi di tipo Adduzione siano posizionati nel passo di posa giusto.
  • Quantità degli elementi generati di tipo Adduzione viene aggiustata automaticamente alla quantità degli elementi da collegare di tipoSuperficie di riscaldamento/raffrescamento.
  • Punto di connessione del percorso ad una HZ la cosiddetta. antenna "wifi" - informazione in che luogo una data HZ viene legata al percorso dei tubi di alimentazion. Esiste la possibilità di modificare in modo manuale la direzione dell'antenna quando il punto di connessione del percorso s'incontra con il punto di limite di due zone di riscaldamento / raffrescamento.
