Collegamento dei piani con l'elemento "Colonna montante"

Da HelpSystem.
Prodotto InstalSystem 5
Tipo di articolo FUNZIONE E STRUMENTO
Contenuto attuale per la versione IS 5.0 Beta 24


Descrizione

L'elemento Colonna permette di legare frammenti di impianti che si trovano su alcuni fogli di tipo vista in piano che rappresentano piani separati dell'edificio. Grazie a quest'elemento, è possibile condurre calcoli degli impianti negli edifici a piani multipli. Le ordinate delle connessioni di colonna montante ai piani individuali sono determinate dalle ordinate dei condotti. L'effetto dell'applicazione della colonna montante e punti di connessione può essere controllata attraverso la vista 3D.

Localizzazione nel programma

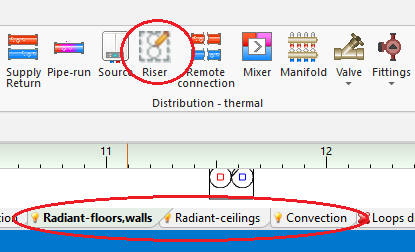

L'elemento Colonna è disponibile sulla barra Strumenti principali per gli scopi di modifica: pavimento / parete, A soffitto, Convettivo.

1.Elemento colonna

Esempio d'uso

Inserimento colonna montante attraverso alcuni piani

  1. Inserire Colonna su uno dei piani.
  2. Nell'elemento Tabella dati digitare il simbolo e scegliere il piano iniziale e finale.
  3. Collegare la colonna montante a tutti i piani all'impianto attraverso l'elemento Tubo.
