Esportazione / stampa dei risultati e dei disegni

Da HelpSystem.
Prodotto InstalSystem 5
Tipo di articolo FUNZIONE E STRUMENTO
Contenuto attuale per la versione IS 5.0 Beta 22


Descrizione

Il programma permette di esportare i disegni dei progetti e i risultati a vari formati (JPG, PDF, DWG, XLS e altri) come pure la loro stampa. L'esportazione ai file DWG/DXF viene realizzato tramite una funzione separata, invece l'esportazione agli altri formati viene fatta tramite le stesse funzioni che la stampa. Ha una firma di stampa del file in un formato specificato.

Localizzazione nel programma

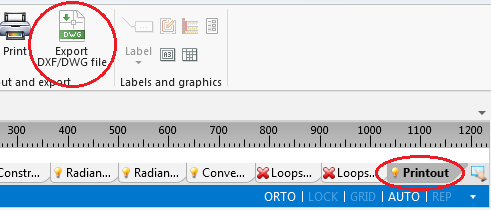

  • La funzione Esportazione file DXF/DWG è accessibile sulla barra Strumenti principali con lo scopo di modifica Stampa acceso. La funzione permette di fare un'esportazione dei disegni grafici dal file di progetto al formato DXF/DWG.
    1. Esportazione file DXF/DWG

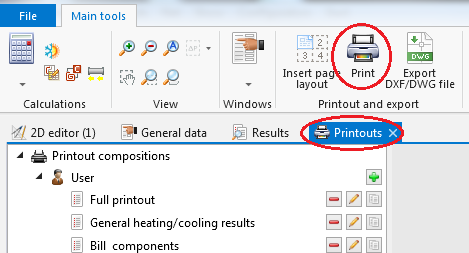

  • La stampa e l'esportazione agli altri formati viene realizzata con la finestraStampe. La funzione Stampa accessibile sulla barra Strumenti principali con lo scopo di modifica Stampa acceso causa il passaggio a questa finestra. Un effetto analogo apparirà con l'apertura della finestra dal menu Finestre sulla barra Strumenti principali.
    2. Stampa

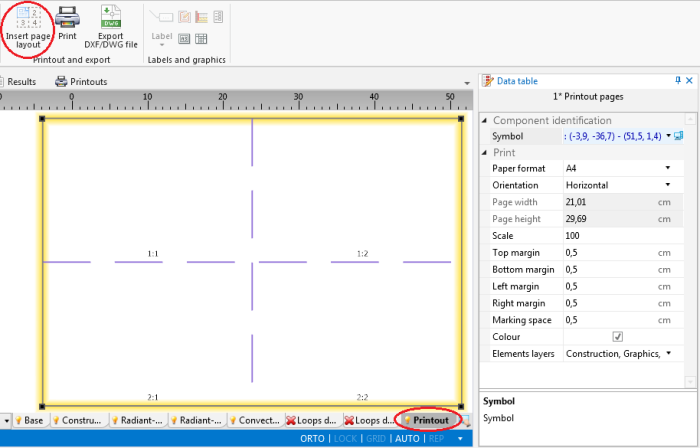

  • L'icona Inserisci il layout delle pagine accessibile sulla barra Strumenti principali con lo scopo di modifica Stampa acceso permette di introdurre sul disegno l'elemento Pagine della stampa. Ogni elemento nel progetto costituisce una nuova definizione dello scopo di stampa / esportazione dei disegni grafici.
    3. Inserisci il layout delle pagine

Esempi d'uso

Esportazione dei disegni al formato DWG

Stampa / esportazione del risultati al file XLS

Stampa / esportazione del siegno di un piano al file PDF

Informazioni aggiuntive

  • Se lo sfondo è stato importato con l'opzione Salva lo sfondo -> Nel file esterno e la localizzazione del file non è accessibile, è impossibile fare un'esportazione che coprirebbe i layer delo sfondo. In questo caso, affinché lo sfondo sia preso in considerazione durante l'esportazione o stampa, bisogna caricarlo ancora una volta.
  • Le composizioni di stampa create e salvate saranno accessibili, accanto alle composizioni predefinite, anche per gli altri progetti.
    Più informazioni su questo tema: Composizioni di stampa.
